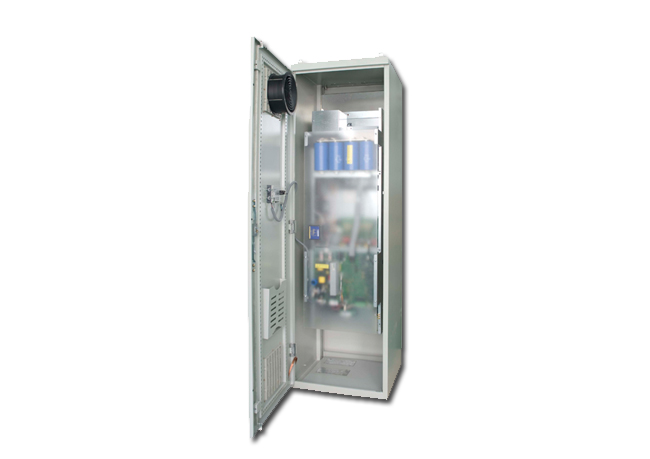

低压有源滤波器ISA Bestell-Nr:
Anfrage sendungBitte füllen sie die Details und sagen Sie mir das Ursprungsland, die Markenname und alle Informationen, die Sie schon erhalten. Das wird uns helfen, schnell zu angeboten. Vielen dank!
有源滤波器能够快速准确地实时跟踪和检测系统谐波含量，并通过特定的计算方法，控制IGBT动作，实现对谐波的实时补偿。
有源滤波器的原理

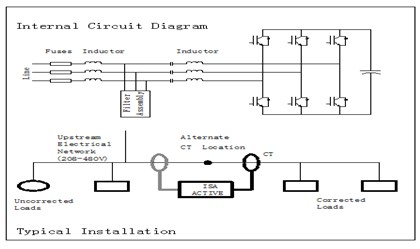

有源滤波器是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理的专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。
指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽 调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐 波电流进行补偿或抵消，主动消除谐波危害。
适用行业
快速变化的负荷（地铁牵引机车、电焊机、工厂行车等）
高电能质量要求的高科技工业（精密电子制造、航空工业、汽车工业等）
大型民用建筑、金融中心、计算机中心、通讯机房、高科技场馆等
有源滤波器的原理
有源滤波器是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理的专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。
指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽 调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐 波电流进行补偿或抵消，主动消除谐波危害。
适用行业
快速变化的负荷（地铁牵引机车、电焊机、工厂行车等）
高电能质量要求的高科技工业（精密电子制造、航空工业、汽车工业等）
大型民用建筑、金融中心、计算机中心、通讯机房、高科技场馆等
产品特性
可同时滤除2至50次谐波
响应时间小于1ms，响应速度快、控制精度高
瞬间300%额定容量涌流补偿
采用20kHz的IGBT，完美迅速消除谐波
可自动消除系统谐振
具有自动限流功能，不会发生过载
可选择只滤除谐波，或可以同时滤除谐波和补偿无功方式
设计选型简单，不需要进行详细的电网分析，只需测量谐波电流大小
有源滤波器不受下列因素影响：
要补偿的电流波形形状
电流变化的动态特性
电流的相位（感性 / 容性）
电流的方向（发电机 / 负荷）
相负荷（对称 / 不对称）
电源电压质量
电网阻抗
滤除谐波：可滤除2～50次谐波
响应速度：小于1ms
额定电压：220V至480V，3相3线或3相4线
电压偏移：±10%
额定频率：50Hz，±5%
最大电流：300A（单柜）
冲击耐压：符合ANSI/IEEE std C62.41-1991要求
响应速度：小于1ms
额定电压：220V至480V，3相3线或3相4线
电压偏移：±10%
额定频率：50Hz，±5%
最大电流：300A（单柜）
冲击耐压：符合ANSI/IEEE std C62.41-1991要求
|
型号 |
ISA-50A |
ISA-100A |
ISA-300A |
|
额定谐波电流/相 |
50A |
100A |
300A |
|
系统额定电压 |
220~480V |
||
|
系统额定频率 |
50/60Hz |
||
|
重量 |
180kg |
230kg |
450kg |
|
柜体尺寸(W*D*H)mm |
800×800×2200 |
800×800×2200 |
1000×800×2200 |
|
外壳防护等级 |
IP20 |
||
